Überwachen am Armaturenbrett
Die Anzeigen am Armaturenbrett können geändert werden. Hier wird die Standardeinstellung gezeigt.

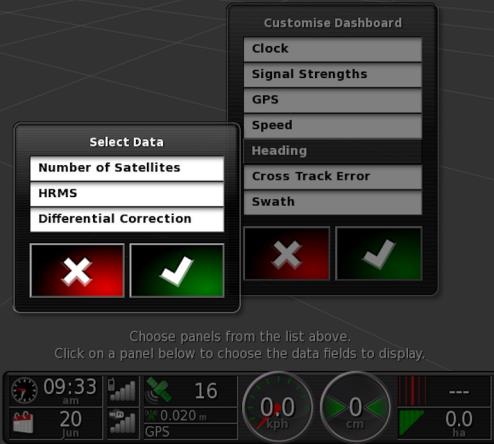

Anpassen des Armaturenbretts
- Drücken Sie auf eine beliebige Stelle am Dashboard, um einzustellen, welche Daten angezeigt werden sollen.
- Wenn Sie erneut auf das entsprechende Fenster drücken, werden weitere Optionen angezeigt.
- Sie können die einzelnen Optionen nach Bedarf aktivieren und deaktivieren.
- Bestätigen Sie die neue Anordnung des Armaturenbretts. Die ausgewählten Optionen werden am Armaturenbrett angezeigt.
Uhrzeit und Datum
Die Uhrzeit wird über das Setup-Menü eingestellt. Wählen Sie Benutzer / Region /
Uhrzeit/Datum. Das Datum wird über das GPS-Signal bereitgestellt.
Signalstärke
Das Feld zeigt die GPRS- und WLAN-Signalstärke an.
GPS-Signal und Korrekturquelle
Das Feld „GPS“ zeigt:
- Systembereitschaft (Satellitensymbol) und Anzahl der verfügbaren Satellitensignale
- Qualität des Korrektursignals und Positionsgenauigkeit
- Verwendete Korrekturquelle (DGPS, PPS, RTK, Float RTK, SBAS, OmniSTAR VBS, Ungültig, Unbekannt, Geschätzt, GPS, Manuelle Eingabe).
Eine Genauigkeit von bis zu 2 cm gilt als hochgenau.
Hinweis: Wenn die Korrekturquelle auf „Autonom“ gestellt ist, zeigt das Armaturenbrett „GPS“ an.
Satellitensymbol
Ein grünes Satellitensymbol bedeutet, dass GPS-Signal und Korrekturquelle konvergiert sind. Dies richtet sich nach dem HDOP-Wert. Andere Farben bedeuten, dass bestimmte Daten nicht verfügbar sind:
|
|
Grau: Keine Korrekturquelle, kein Signal |
|
|
Rot: Niedrige Genauigkeit |
|
|
Gelb: Mittlere Genauigkeit |
|
|
Grün: Hohe Genauigkeit |
Hinweis: Wenn Sie beim Einrichten des GPS AUTOMATISCH eingestellt haben, kann sich die Farbe während des Betriebs ändern, da das System auf wechselnde Korrekturquellen zurückgreift. Wenn Sie beim Einrichten des GPS eine Quelle angegeben haben, versucht das System, diese Quelle zu erfassen.
Korrektursymbol
|
|
Grün: Die Korrekturquelle für den Lenkautomaten wird konvergiert. (Die Positionsgenauigkeit im Fenster „Lenkstatus“ ist grün). |
|
|
Gelb: Die Korrekturquelle wird empfangen, ist aber zu ungenau für den Lenkautomaten. Prüfen Sie die differenzielle Korrektur und die Positionsgenauigkeit im Fenster „Lenkstatus“. |
|
|
Rot: Die empfangene Korrekturquelle weicht von der Konfiguration ab. |
|
|
Grau: Es wird keine Korrekturquelle empfangen. |
Spurführungsinformationen
Die Felder „Spurführungsinformationen“ können so konfiguriert werden, dass vier von sechs möglichen Optionen angezeigt werden: Kursabweichung, Geschwindigkeit, Richtung, Schwade, Bearbeitete Fläche oder Verbleibende Fläche.
- Die Kursabweichung zeigt an, wie weit das Fahrzeug von der nächstgelegenen Weglinie entfernt ist.
- Bearbeitete Fläche: Zeigt die Gesamtfläche der Abdeckung nach Gestänge an (einschließlich der Überlappungen).
- Verbleibende Fläche: Fläche, in der die Abdeckung innerhalb der beim aktuellen Auftrag nicht ausgeschlossenen Feldgrenzen nicht angewendet wurde.
Das Symbol der Fahrzeuggeschwindigkeit ändert sich in Abhängigkeit von der im Setup-Menü gewählten Signalquelle für die Geschwindigkeitsmessung. Wenn die Geschwindigkeit des Fahrzeugs falsch angezeigt wird, muss ggf. die Signalquelle für die Geschwindigkeitsmessung kalibriert werden.
