Interpretation der LEDs

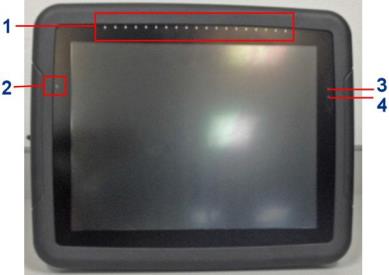

1. LED-Lichtbalken
2. Lichtsensor
3. LED Batterie
4. LED Stromversorgung

Status-LEDs

Beim Einschalten des Systems blinken die LEDs für einige Minuten. Wenn sie nicht durchgehend grün leuchten, finden Sie weitere Informationen in der Tabelle auf der nächsten Seite. Bitte beachten Sie, dass eine entladene interne Batterie einige Stunden braucht, bis sie wieder aufgeladen ist.

Im Folgenden finden Sie eine allgemeine Erläuterung zu den LED-Farben für den Batteriezustand:

	Batterie vollständig geladen
	Batterie teilweise geladen
	Batterie leer
	Aufladung (blinkt)

Im Folgenden finden Sie eine allgemeine Erläuterung zu den LED-Farben für die Stromversorgung:

	Max. Stromversorgung
	Schwache Stromversorgung
	Sehr schwache Stromversorgung oder Aus

Hinweis: Die Angabe O/O bedeutet, dass die LEDs abwechselnd in diesen Farben blinken.

Batterie	Versorgung	Anmerkungen
≥ 7,5 V	≥ 12,0 V	Normalzustand
≥ 7,5 V	≥ 12,0 V	Batterie OK und wird geladen (beim Einschalten blinkt die Batterieleuchte weiter, bis der Ladezustand erkannt wurde)
7,2 ≤ - < 7,5 V	≥ 12,0 V	Batteriespannung niedrig, wird geladen
< 7,2 V	≥ 12,0 V	Batterie leer, wird geladen
≥ 7,5 V	9,0 ≤ - < 12,0 V	Batterie OK, schwache Stromversorgung
≥ 7,5 V	9,0 ≤ - < 12,0 V	Batterie OK, wird geladen, schwache Stromversorgung
7,2 ≤ - < 7,5 V	9,0 ≤ - < 12,0 V	Batteriespannung niedrig, wird geladen, schwache Stromversorgung
< 7,2 V	9,0 ≤ - < 12,0 V	Batteriespannung niedrig, wird geladen, schwache Stromversorgung
≥ 7,5 V	< 9,0 V	Batterie OK, wird nicht geladen, ungenügende oder keine Stromversorgung
≥ 7,5 V	< 9,0 V	Batterie OK, wird geladen, ungenügende Stromversorgung
7,2 ≤ - < 7,5 V	< 9,0 V	Batteriespannung niedrig, wird geladen, ungenügende Stromversorgung
< 7,2 V	< 9,0 V	Batteriespannung niedrig, wird geladen, ungenügende Stromversorgung
7,2 ≤ - < 7,5 V	< 9,0 V	Batterie leer, wird nicht geladen, ungenügende oder keine Stromversorgung
< 7,2 V	< 9,0 V	Batterie leer, wird nicht geladen, ungenügende oder keine Stromversorgung
	Ausgeschaltet	Energiemanagement-Firmware nicht installiert. Installieren Sie den Energiemanager.

LED-Lichtbalken

Am oberen Rand der Konsole wird ein LED-Lichtbalken angezeigt. Anhand dieser LEDs lässt sich die Genauigkeit des Lenkautomaten beim Verfolgen der Weglinien (Spurlinien) kontrollieren

Beim Hochfahren der Konsole leuchtet der Lichtbalken zunächst rot, dann grün und schließlich blau.

Wenn der Lichtbalken eingerichtet ist, zeigen die LEDs jede Abweichung von der Weglinie sowie Richtung und Intensität der Abweichung an. Der Abstand von einer Weglinie, die durch jede LED dargestellt wird und weitere Faktoren werden während der Einstellung festgelegt.

• Blau - das Fahrzeug fährt genau auf der Weglinie.
• Grün - das Fahrzeug entfernt sich von der Weglinie.
• Orange und rot - das Fahrzeug hat sich weit von der Weglinie entfernt.
