Einrichten der Teilbreitenschaltung

Mit drei ASC-10-ECUs unterstützt die Konsole maximal 30 Teilbreiten.

Eine ISOBUS ECU kann automatisch bis zu 32 Teilbreiten erkennen. Nehmen Sie die erforderlichen Änderungen an der ISOBUS-ECU vor.

Insgesamt dürfen alle Teilbreiten maximal eine Breite von 100 Metern haben, die durch die Anzahl der Teilbreiten geteilt wird.

So richten Sie die Teilbreitenschaltung ein:

1. Wählen Sie Arbeitsgerät / Teilbreitenschaltung / Teilbreiten .

2. Drücken Sie auf TEILBREITEN und stellen Sie die Anzahl der Teilbreiten mit den Plus- und Minus-Schaltflächen ein. Bestätigen Sie die Eingabe.

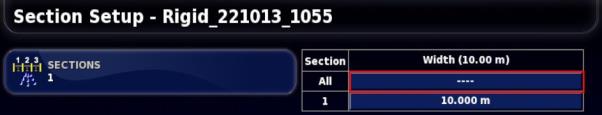

3. Wenn Sie für alle Teilbreiten die gleiche Teilbreitenbreite einstellen möchten, wählen Sie Breite neben dem Eintrag Alle.

4. Geben Sie die Breite für alle Teilbreiten ein und bestätigen Sie die Eingabe.
5. Um unterschiedlich breite Teilbreiten einzustellen, geben Sie im Feld neben der jeweiligen Teilbreite die gewünschte Breite ein und bestätigen Sie die Eingabe.
6. Geben Sie auf diese Weise alle Teilbreiten ein.

Weitere Informationen finden Sie in den Betriebsanleitungen des Düngerstreuers/der Spritze/der Sämaschine.

Zeitsteuerung einstellen

Mit diesen Einstellungen werden die Verzögerungszeiten für die Aktivierung/Deaktivierung der Teilbreiten festgelegt. Die präzise Berechnung der Verzögerungszeiten ist entscheidend für die Vermeidung von Überlappungen und Fehlstellen bei der Ausbringung des Produkts.

So berechnen Sie die Verzögerungszeiten:

1. Das Arbeitsgerät muss für die Ausbringung bereit sein und der Kalibrierungsfaktor muss berechnet worden sein.
2. Messen Sie mit einer Stoppuhr die Verzögerung zwischen dem Einschalten einer Teilbreite und dem eigentlichen Austrag des Produkts. Diese Dauer wird als EIN-ZEIT bezeichnet.
3. Messen Sie beim Abschalten der Teilbreite die Verzögerung zwischen dem Abschaltzeitpunkt und dem Austragsende. Diese Dauer wird als AUS-ZEIT bezeichnet.

So stellen Sie die Verzögerungszeiten ein:

1. Wählen Sie Arbeitsgerät / Teilbreitenschaltung / Takt .
2. Drücken Sie auf EIN-ZEIT, um die zeitliche Verzögerung der Ausbringung nach dem Einschalten einer Teilbreite in Sekunden einzugeben.
3. Wiederholen Sie den Vorgang für die AUS-ZEIT und bestätigen Sie die Eingabe. Dies stellt ein, wie viele Sekunden zwischen dem Ausschalten einer Teilbreite und dem Stoppen des Produktauftrags vergehen.

Teilbreitenschalter einrichten

Der Teilbreitenschalter kann entweder virtuell (an der Konsole) oder extern (physischer Hauptschalter, der an die ASC-10-ECU oder die Konsole angeschlossen ist) sein.

Die Art des Schalters kann bei Streuern nicht ausgewählt werden, da das Ein-/Ausschalten der Streuteller die zwei Teilbreiten steuert.

So konfigurieren Sie die Schalter:

1. Wählen Sie Arbeitsgerät / Teilbreitenschaltung / Teilbreitenschalter .
2. Drücken Sie auf TYP.
3. Wählen Sie Virtuell oder Externer ECU-Anschluss und bestätigen Sie Ihre Auswahl.
