Technische Daten
Die Konsole iMonitor ist eine hoch entwickelte, fahrzeugseitig montierte Elektronikkonsole für Landmaschinen. Die Konsole hat einen LCD-Touchscreen und mehrere Bedienfunktionen.
Hardware
Mini COM-Express System-on-Module (SOM)
Chipset Intel 945GSE/ICH7M, Prozessor 1,6 GHz Atom N270, 533 MHz FSB
RAM 1 GB DDR2 333 MHz
Bis zu 32 GB UDMA CompactFlash, 4 GB serienmäßig (Industrie)
Touchscreen 31 cm (12,1 Zoll) 1024 x 768 LVDS RGB Industrial Panel Display, Hintergrundbeleuchtung LED 1000 cd/m2
Projiziert-kapazitiver Touchscreen mit erweiterten Funktionen Starttaster (Soft-Taster)
2 RGB Diagnose-LEDs vorn am Gehäuse Umgebungslichtsensor vorn am Gehäuse 1 Ethernet 100Base-T
Bluetooth-Modul
4 serielle RS232-Anschlüsse, einmal RX/TX/CTS/RTS/GND, dreimal RX/TX/GND
4 CAN-Anschlüsse (ISO 11783)
4 USB 2.0-Anschlüsse, einer seitlich am Gehäuse, alle bootfähig und mit 500 mA versorgt
4 Kanäle Digital-E/A, CMOS-kompatibel (JEDEC ISO11786) 1 Kanal Analogeingang, CMOS-kompatibel (JEDEC ISO11786)
Intern 2 W Mono-Audio, extern 3,5 W Audio in 4 Ohm Externer Kopfhörer, Stereo
Technische Daten zur Konsole
Die Innenkomponenten der iMonitor-Konsole bilden ein hoch entwickeltes System-on-Modul im Formfaktor Mini COM-Express mit einem Intel Atom N270-Prozessor mit 1,6 GHz Leistung. Die Verbindung zu externen Geräten erfolgt über die Systemperipherie.
Maße:
- 326 mm x 266 mm x 56 mm (einschl. Kühler)
- 326 mm x 266 mm x 112 mm (einschl. RAM-Kugel) Betriebsspannung (konfigurierbar):
- 9 - 18 V Nennspannung, 12 V Betriebsspannung ODER
- 9 - 36 V Nennspannung, 24 V Betriebsspannung Lagertemperatur:
- -40 bis +85 °C
Betriebstemperatur:
- -20 bis +60 °C
Leistungsaufnahme (bei 100 % Hintergrundbeleuchtung):
- Im Batterieladezyklus: 42W
- Ohne Batterieladezyklus: 27W
Steckanschlüsse
|
Steckverbinder |
Ausführung |
Teil |
Beschreibung |
|
USB vorn |
Amphenol |
MUSB-A111-00 |
1x USB A IP67 |
|
26-polig, rückwärtig |
Tyco |
6437288-6 |
1x 26-polig IP67 (einfache Codiernut) |
|
26-polig, rückwärtig |
Tyco |
6473418-1 |
1x 26-polig IP67 (zwei Codiernuten) |
|
LAN, rückwärtig |
LTW |
LTWRJS- 5EPFFP-LC7001 |
1x RJ45 IP67 |
|
USB, rückwärtig |
LTW |
LTWUA- 20MFP-LC7 |
1x USB A IP67 |

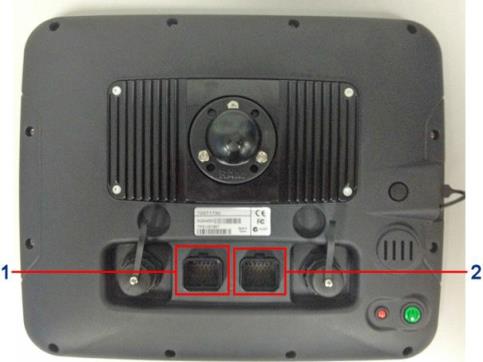

- Anschluss 1: 26-poliger Tyco
Einfache Kodiernut 6437288-6
- Anschluss 2: 26-poliger Tyco
Zwei Kodiernuten 6473418-1
